Vermessung von Blechprofilen
Automatisierung
Idee
Im Rahmen einer Projektarbeit haben wir einen Prozess für die automatisierte Vermessung von integralen Blechprofilen höherer Verzweigungsordnung entwickelt. Der implementierte Prozess ist aber weitestgehend auf beliebige Profile und Querschnitte übertragbar. Basis für die Messung war der COPRA® ProfileScan Desktop der DataM Sheet Metal Solutions Gmbh.
COPRA® ProfileScan Desktop
Umsetzung
Basis für den Prozess sind die Sollgeometrie in Form des 3D-CAD-Modells, sowie die aus Sem Scanprozess hervorgehende Punktwolke. Für die Messung werden die im CAD-Modell definierten Abmaße herangezogen. Die Definition der Abmaße erfolgt über „Product Manufacturing Information“ (PMI).

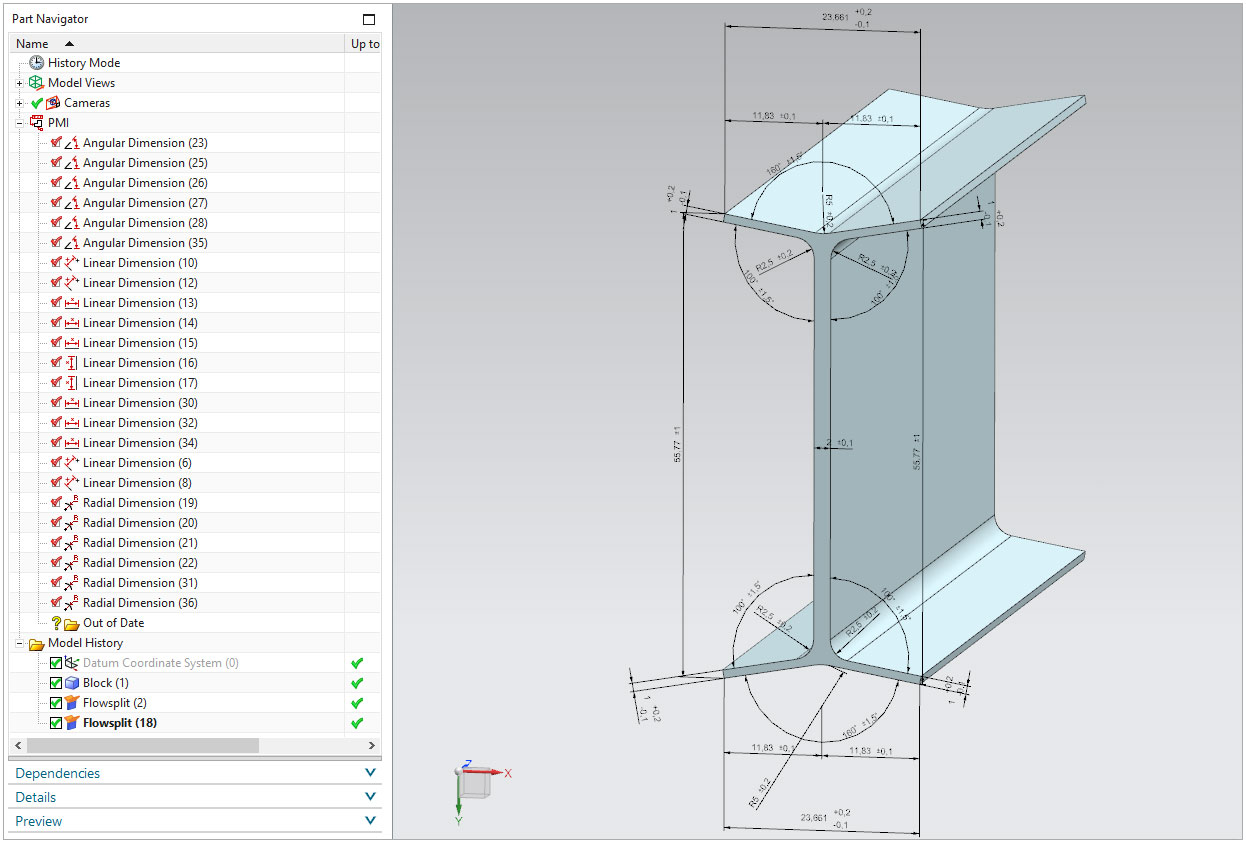

CAD-Modell mit Abmaßen

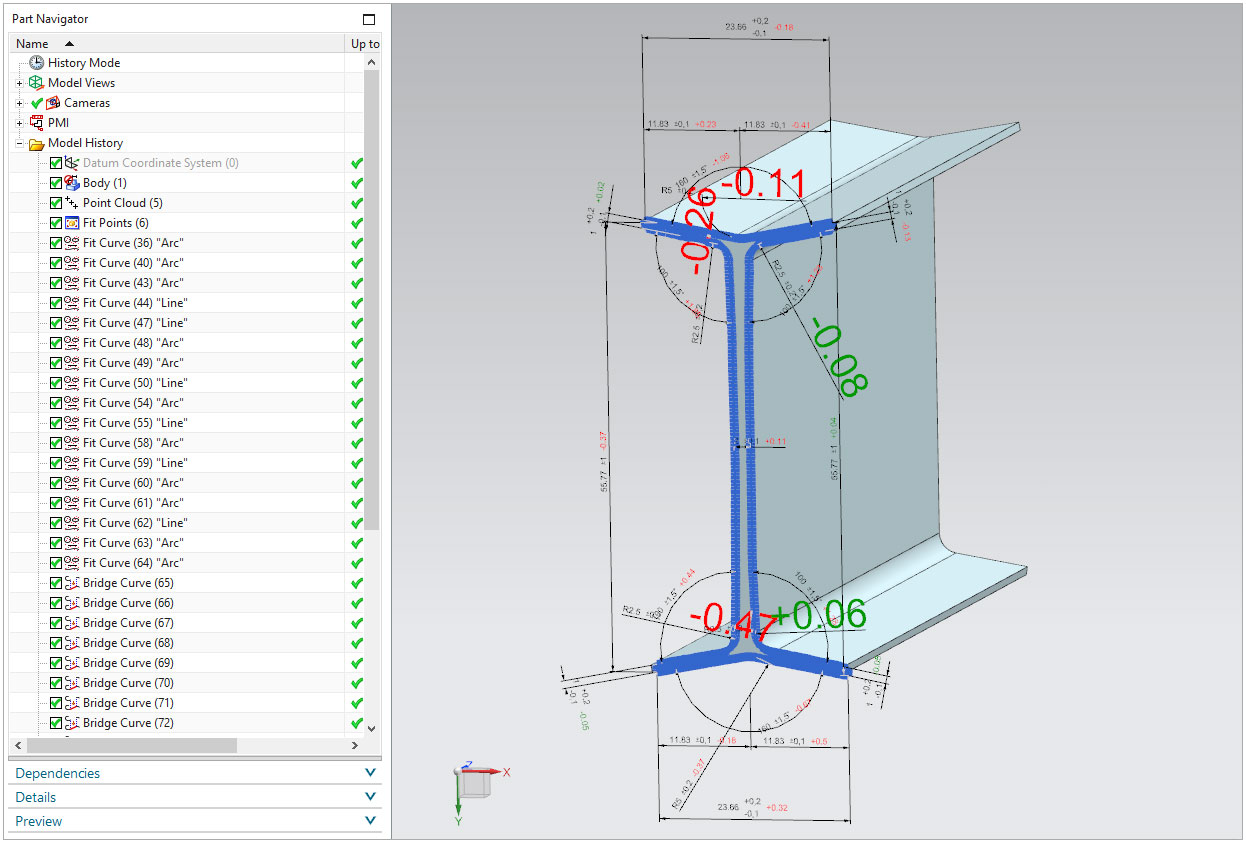

Messung integriert in CAD-System
Die maßgebliche Herausforderung in dem Prozess bestand vor allem in der algorithmenbasierten Erkennung von Objekten in der Punktwolke. Hier müssen im Falle von Blechprofilen vor allem Geraden und Kreisbögen erkannt werden. Das schlussendlich implementierte Verfahren basiert auf dem Ansatz der „Maximal Blurred Segments“.
Die Approximation der erkannten Objekte erfolgt über den Ansatz der minimalen Fehlerquadrate, auf Basis des orthogonalen Abstandes. Schlussendlich erfolgt die Verknüpfung von Soll- und Istgeometrie, sodass die Referenzierung der PMIs übertragen werden kann.
Geometrierückführung

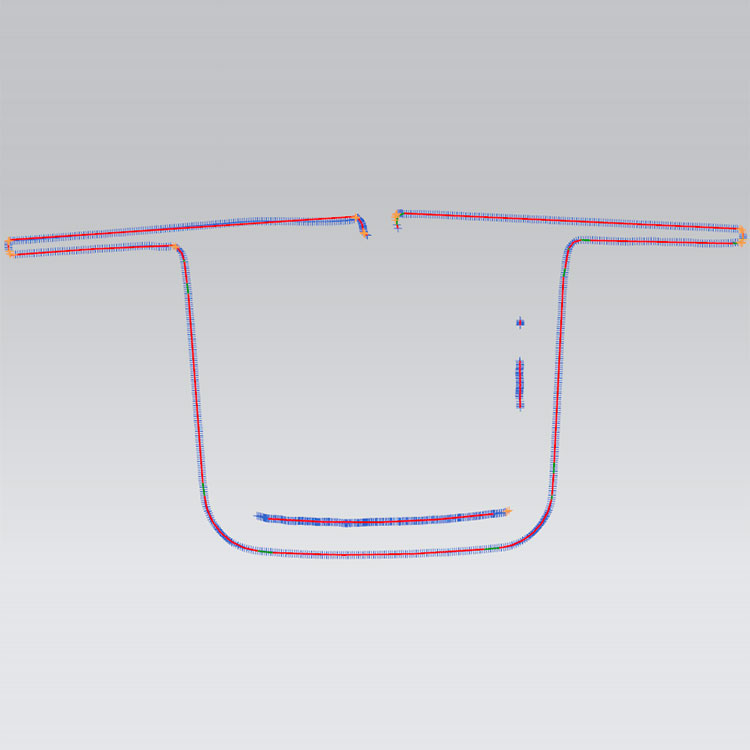

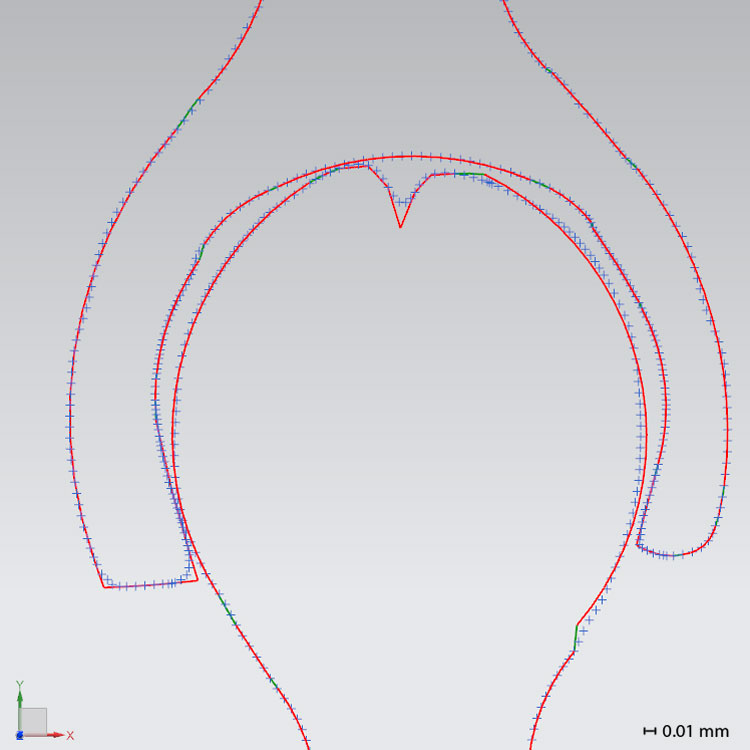

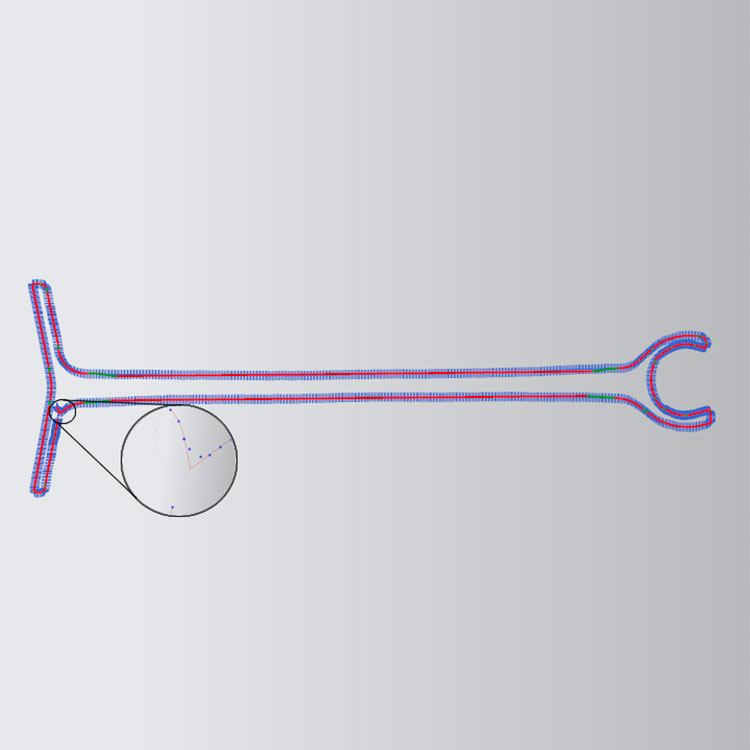

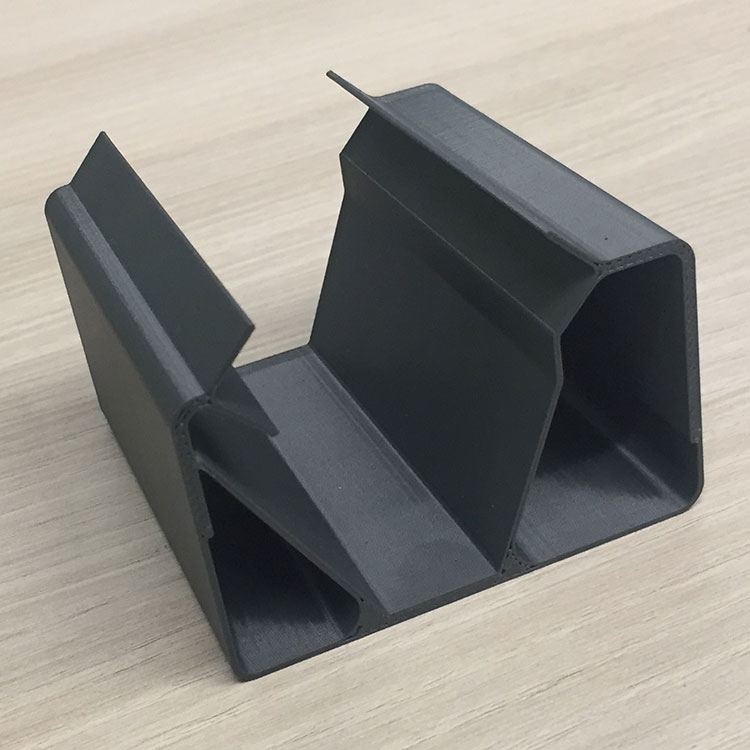

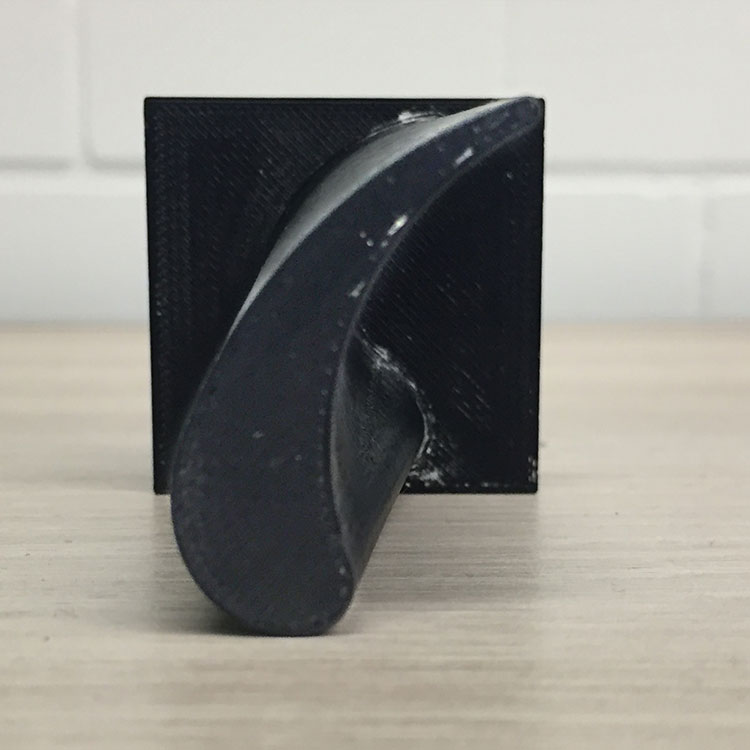

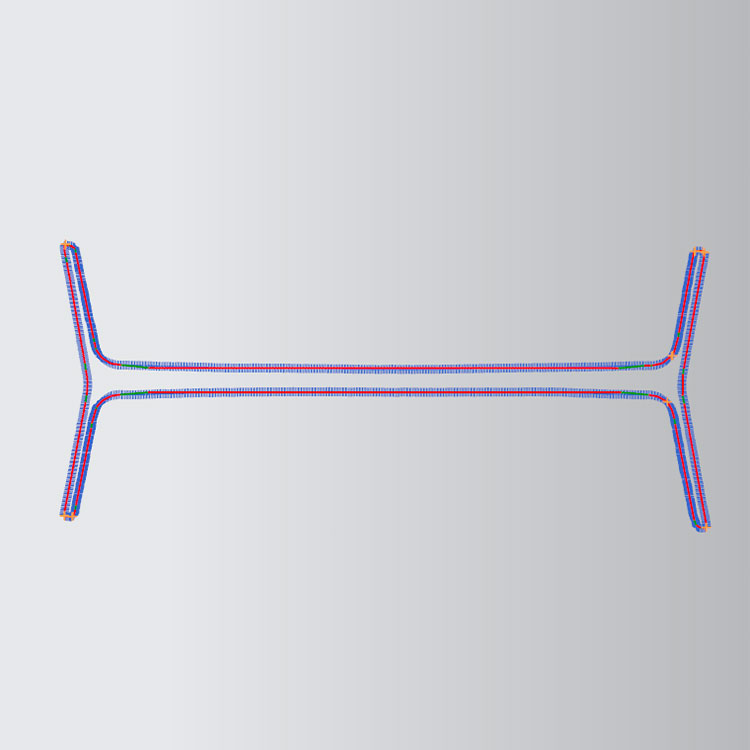

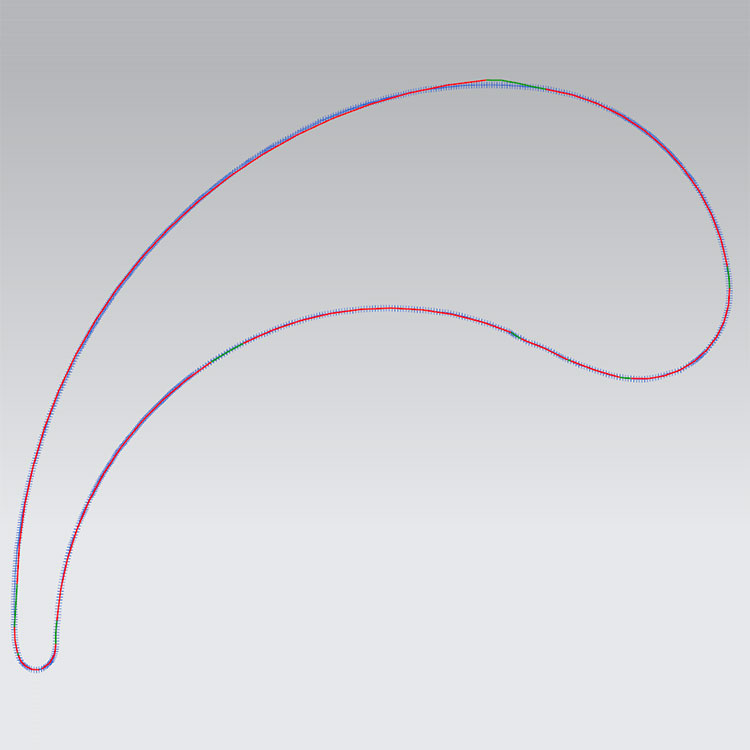

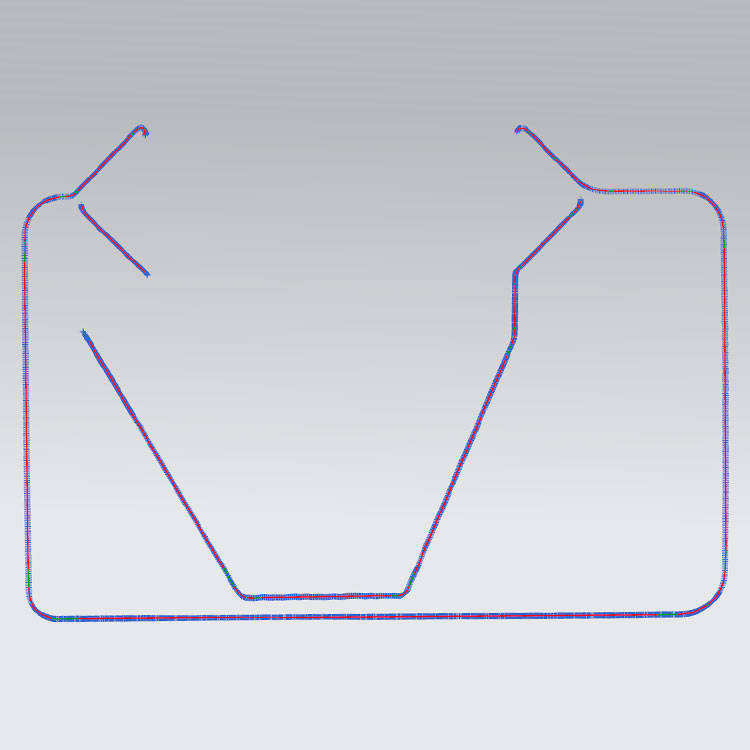

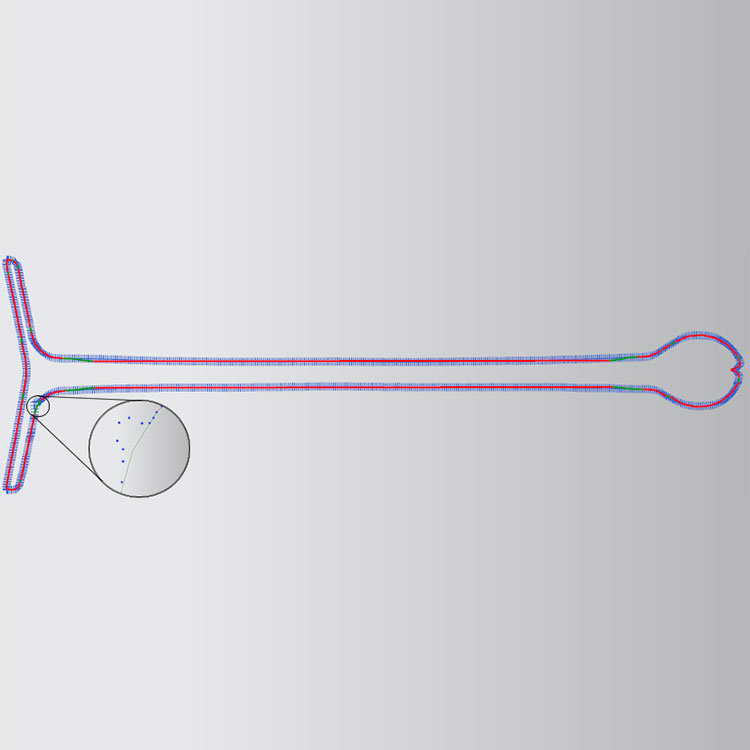

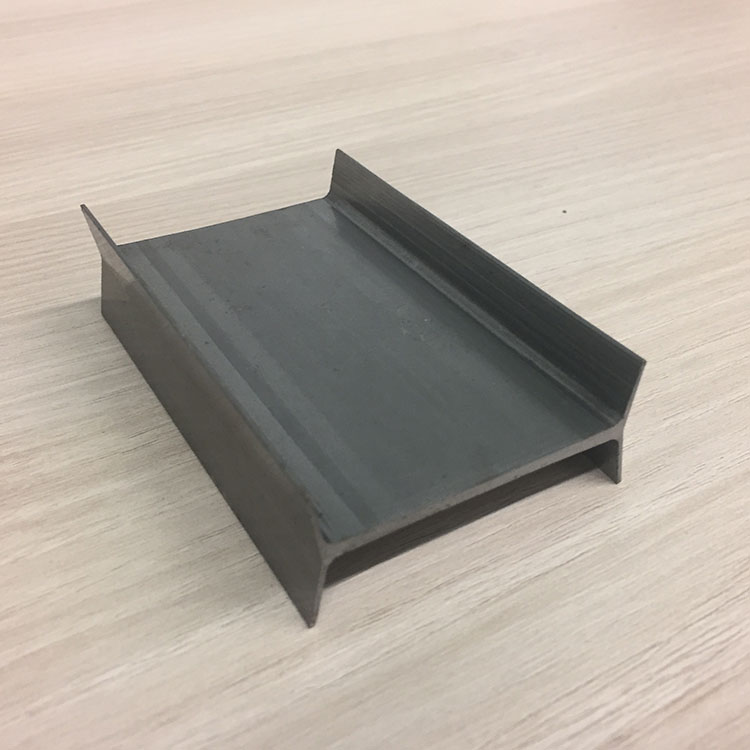

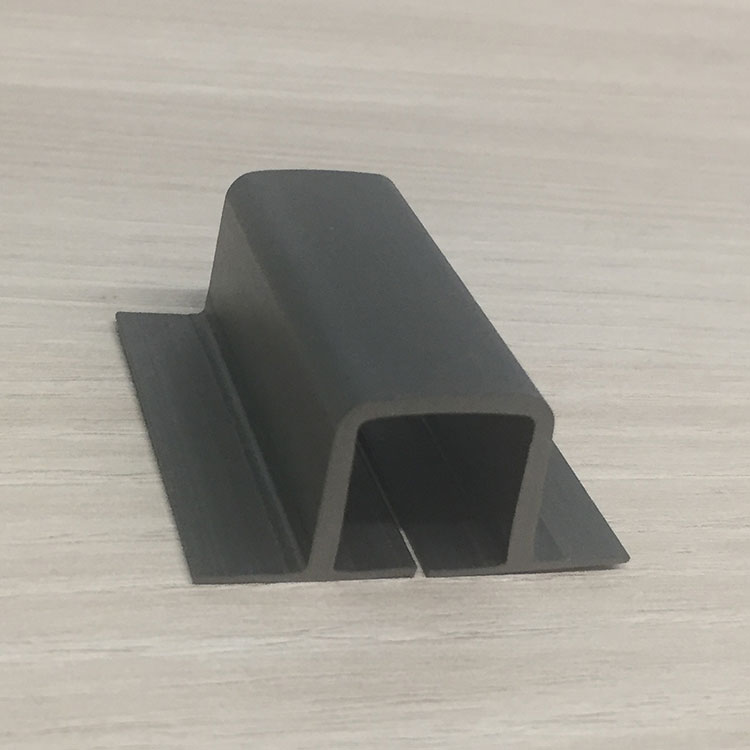

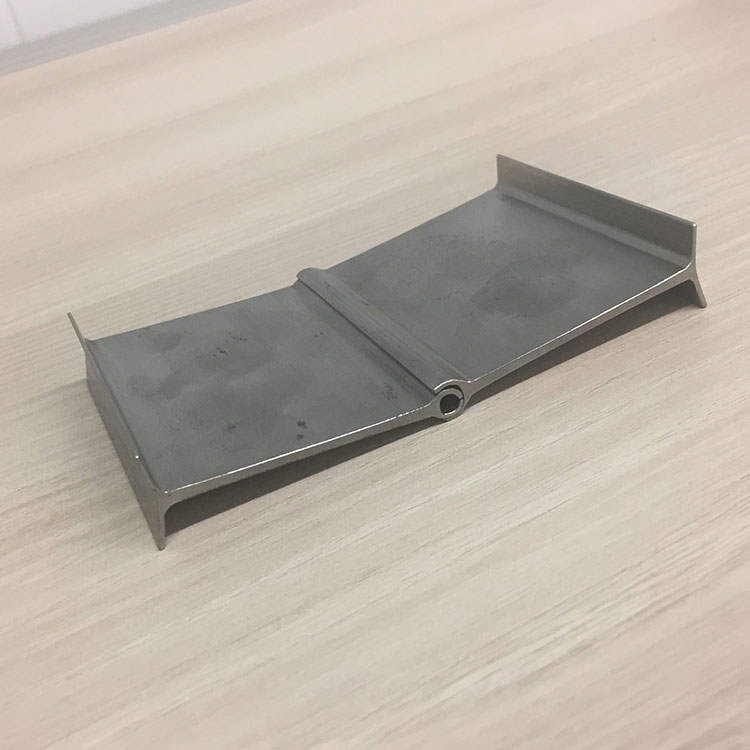

Beispiel gemessener Bauteile und ihrer Reskonstruktion
