Idee

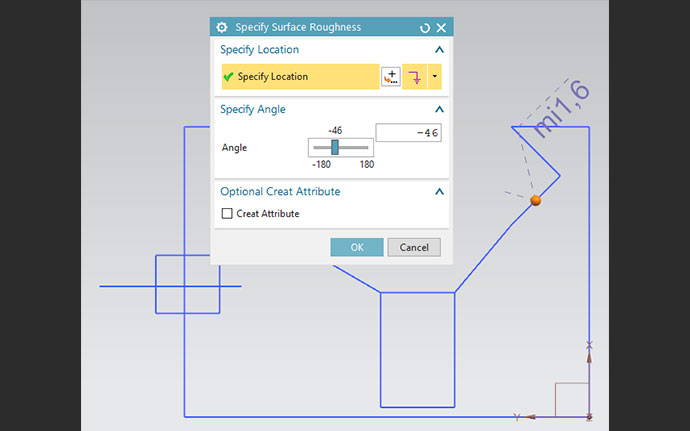

Nichtgeometrische Informationen, wie z.B. Toleranzen oder die Oberflächenrauheit einer Fläche sind Teil eines jeden Konstruktionsprozesses, genauso wie die genaue Spezifikation für ein System, eine Komponente oder ein Bauteil. Die Definition von Abmaßen zusammen mit Toleranzen oder die Angabe von Oberflächenrauheiten erfolgt in der Regel über „Product Manifacturing Information“ (PMI). Für die Repräsentation anderer nicht geometrischer existieren verschiedene Ansätze in NX wie z.B. Attribute für einzelne Objekte wie Volumen oder Flächen. Für die Repräsentation komplexerer Informationen eigenen sich diese aber nicht.

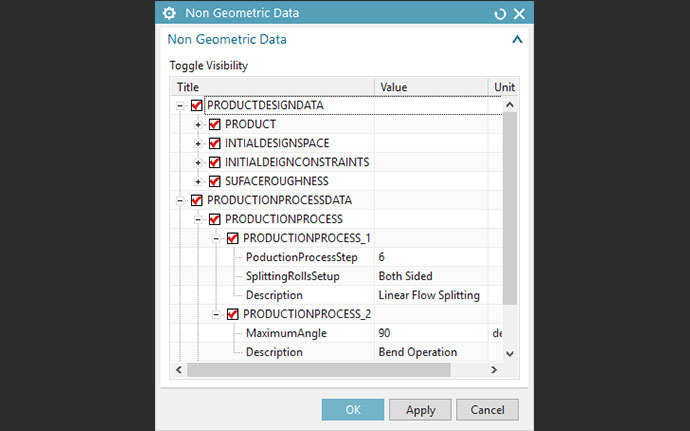

Struktur nichtgeometrischer Informationen

Umsetzung

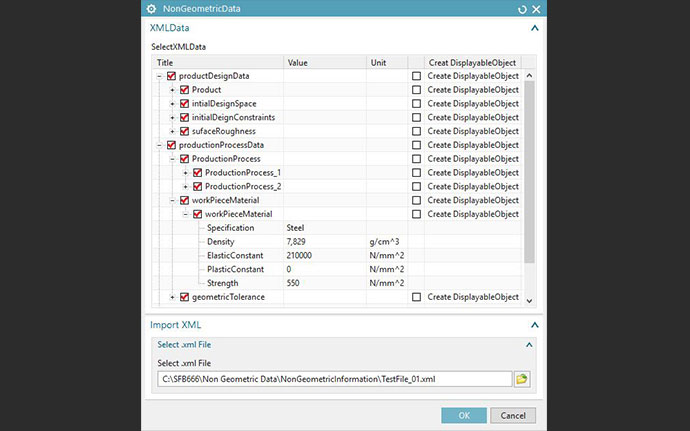

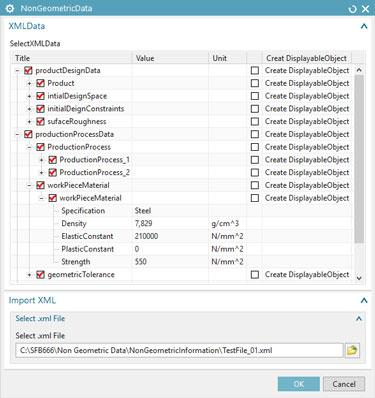

Um dies trotzdem zu ermöglichen implementierte ich im Rahmen meiner Tätigkeit als Hilfswissenschaftlicher Mitarbeiter am SFB 666 eine Möglichkeit nicht geometrische Daten in einer XML-artigen Struktur im Datenmodell des CAD-Systems zu repräsentieren. Um Datenredundanzen zu vermeiden ließe sich eine solche Repräsentation z.B. auch mit einem PDM-System oder einer allgemeinen Datenbank verknüpfen.

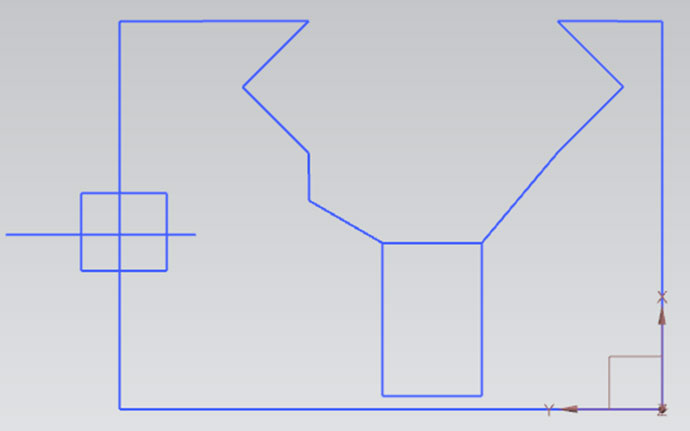

Bauraum und Zwangsbedingung

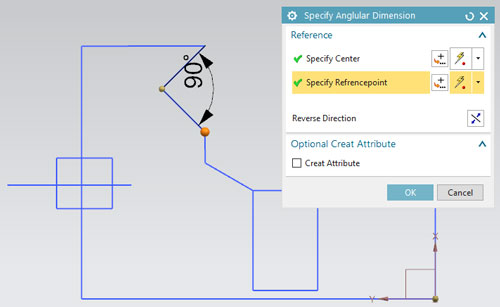

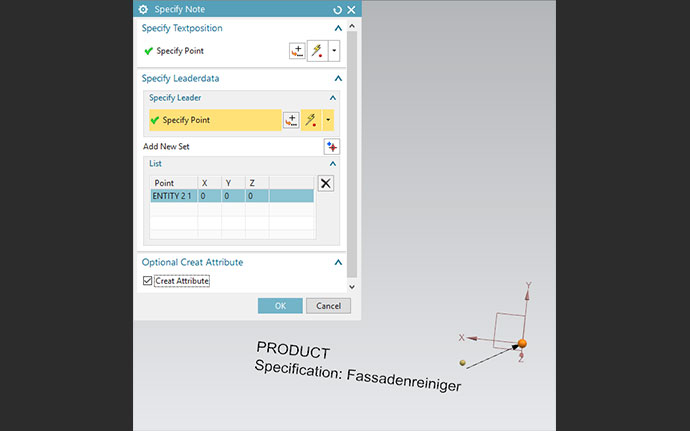

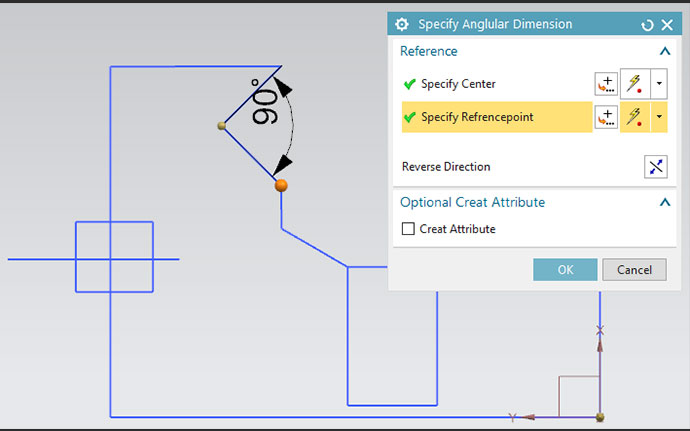

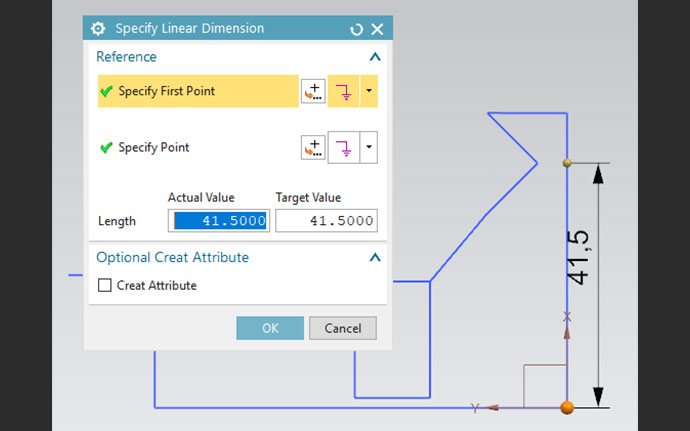

Neben der Repräsentation ist auch die Visualisierung der nichtgeometrischen Informationen am CAD-Modell möglich, z.B. über PMI.
